億聯VCS對外接口與連接常見問題匯總

日期：2019-02-27 09:19:48 點擊數：100 發布者:江蘇燦鴻信息科技有限公司

億聯（Yealink）視頻會議系統對外接口與設備連接常見問題解答如下：
1. VCS是否可以對接中控系統？
支持，VCS目前有API接口供中控系統對接，中控系統只要根據API接口發送調用指令即可控制VCS。
2. 億聯目前有哪些多攝像機方案？

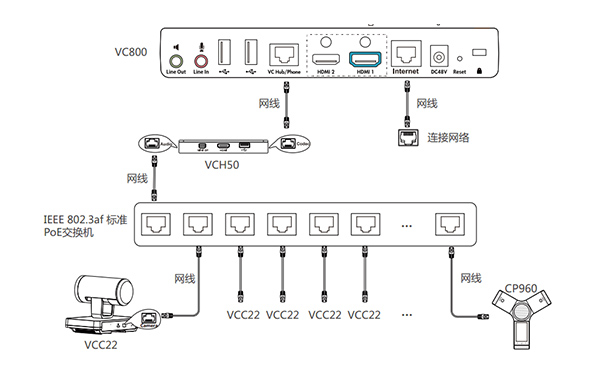

1）特有的1+8攝像頭方案

（圖片）
如上圖，為億聯獨有的1+8 多攝像機連接示例。
n VC880/VC800最多可帶8臺VCC22攝像機，實現“1+8” 的多攝像機方案；
n 只需一條標準網線就能實現對VCC22攝像機的供電、視頻傳輸、信號控制，三線合一，最長可達100米，大大降低了綜合布線成本；
n 超簡易部署，只需要一個PoE交換機，會議主機跟VCC22攝像機通過網線接入PoE交換機，VC880/VC800將自動識別并自動添加；
n 支持多攝像機畫面拼接及自定義布局，包括1大余小、等分、單方全屏；
n 控制簡單，支持通過CP960會議話機或中控設備實現對多攝像機的布局切換及云臺轉動控制；
n 超高性價比，不需要額外的視頻矩陣。

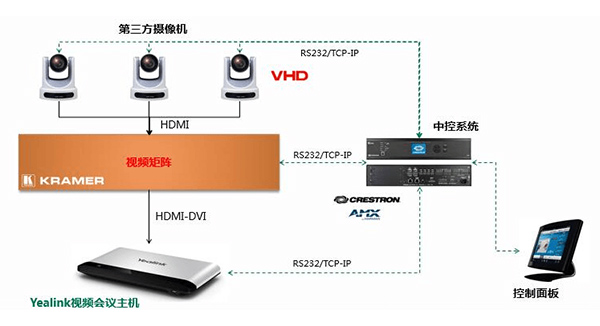

2）VC880連接第三方多攝像機解決方案：

如上圖，
主機與視頻矩陣通過HDMI-DVI線對接，視頻矩陣傳輸?shù)街鳈C(jī)的只有視頻信號。通用接口標準。
第三方標準攝像機通過HDMI線連接視頻矩陣。攝像機傳輸?shù)骄仃嚨囊仓挥幸曨l信號。
在這個方案中，億聯的VCC22攝像機由于供電問題無法接入，所以缺少控制。接入中控系統可以解決該問題。億聯已有現成的API接口可以提供中控系統接入，實現撥號、靜音、音量調整等功能控制。

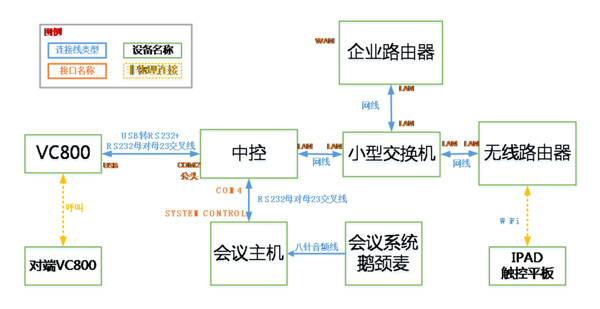

3）會議主機對接
目前已完成攝像機控制標準協議開發，支持Visca/Pelco-D/Pelco-P協議，可以對接會議主機，實現會議跟蹤。

實現原理：
1.通過VCS網頁對每個鵝頸麥位置進行預設位設置。
2.會議主機RS232轉USB對接VCS主機。通過攝像機控制協議傳遞預設位指令給VCS主機。
3.鵝頸麥開啟，VCS主機根據會議主機的指令調整攝像機轉動至對應鵝頸麥預設位。
3. DVI線是否可以使用第三方標準線
不支持第三方標準線。VCS標配的DVI線集合了紅外控制、供電和視頻功能為一體。
